Hướng dẫn Mapping USB port hackintosh dễ dàng đơn giản nhất 2021

KyoNam · 05-10-2021

Mình buid xong chỉ được 1 file UTBmap.kext còn file USBToolBox.kext không thấy đâu cả

VNiTX News · 05-10-2021

KyoNam said:
Mình buid xong chỉ được 1 file UTBmap.kext còn file USBToolBox.kext không thấy đâu cả

KyoNamK làm theo đúng hướng dẫn r bạn, ngay từ bước đầu bảo bạn tải cái usbtoolbox.kext bạn tải chưa mà bảo k có?

uxramdk · 05-10-2021

KyoNam said:
Mình buid xong chỉ được 1 file UTBmap.kext còn file USBToolBox.kext không thấy đâu cả

KyoNamTôi cũng bó tay mấy bác, ad họ hd kỹ như vậy r k làm đủ các bước lại bảo thiếu file:)))

oldman20 · 11-11-2021

máy em Dell 3543 cài win11 cũng k thấy driver USB 3.0 đâu, trang chủ cũng k có, ngưng support từ win 7, giờ qua hackintosh chiụ k map đc port 3.0

Hoang_Long22 · 01-12-2021

[HƯỚNG DẪN] Cách Mapping USB trên Windows.

Như các bạn đã biết Mapping USB là cần thiết đối với tất cả các máy đang chạy Hackintosh, giúp các cổng usb 2.0, 3.0, type-c nhận đầy đủ, giúp chúng ta fix các lỗi liên quan đến vấn đề Sleep,... Và tất cả OS nên Mapping USB.

Chuẩn bị: Bạn cần tải tool và kext sau

Tool: https://github.com/USBToolBox/tool/releases/tag/0.0.9 (Tải file window.exe)
Kext: https://github.com/USBToolBox/kext/releases/tag/1.1.0 (bản release)
Một chiếc USB 3.0 / 2.0 hoặc Type-C

Cách thực hiện:

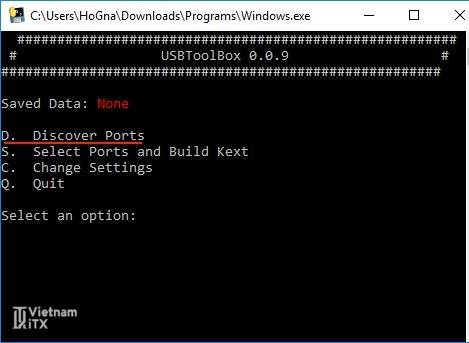

1. Các bạn mở Windows.ese vừa down, chọn 'D' để discover (phát
hiện) các cổng usb.

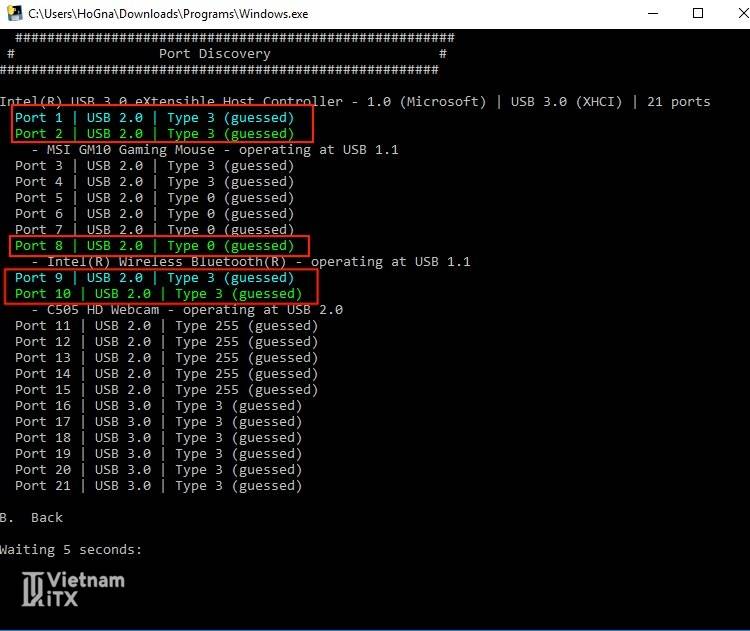

2. Tiếp theo, tại cửa sổ mới sau khi bấm 'D' các bạn có thể thấy
các port trên đó, chúng ta bắt đầu:

Cắm USB 3.0/2.0 vào lần lượt vào từng cổng trên máy với thời gian delay là 5s (cắm vô -> đợi 5s -> rút ra -> cắm vô .... cứ thế đến khi cắm hết các cổng thì thôi), sau đó nếu muốn Mapping Type-C thì cũng cắm Type-C vô luôn (cắm vô -> đợi 5s -> rút ra)
Sau khi cắm và tool đã phát hiện hết port các bạn bấm 'B' để quay trở lại.

3. Tiếp đó, bấm 'S' chỉnh sửa và build kext

Hãy quan sát kỹ xem các port có đuôi "operating at USB 1.1", camera đã có "Type 255" hay chưa, nếu chưa các bạn gõ như sau: T:số port:255 rồi enter. (ví dụ: mình có bluetooth ở port 10 thì mình sẽ gõ như sau: T:10:255) Khi đó, các port đó đã có Type 255.
Đối với các port 2.0,3.0, tool đã tự set type, chúng ta có thể bỏ qua.
Đối với các port Type-c, tool cũng đã tự set tyoe, cũng có thể bỏ qua.

4. Sau khi làm xong bước 3, các bạn bấm 'D' để tắt những port
trống rồi sau đó bấm 'K' để build kext.
5. Bấm 'K' xong thì tại thư mục chứa Windows.exe sẽ tạo ra một
kext tên UTBMap.kext, chúng ta copy nó và bỏ vào thư mục
Kexts của Opencore/Clover
6. Các bạn giải nén kext đã down ở bước chuẩn bị ra
(USBToolBox-1.0.1-RELEASE.zip) và copy USBToolBox.kext và
cũng copy vào thư mục Kexts của Opencore/Clover.

7. Nếu các bạn đang sử dụng USBInjectAll.kext hoặc
USBPort.kext hoặc SSDT-UIAC.aml thì hãy xoá rồi đến bước
tiếp theo
8. Copy cả 2 kext trên xong thì các bạn mở Config.plist bằng
Propertree và bấm tổ hợp phím Ctrl + R (chọn đường dẫn
EFI/OC rồi chọn Select folder để snap lại nhé. (lưu vào config)
9. Hãy chắc chắn 'xhciportlimit' trong config = False
(xhciportlimit = False)
10. Bài hướng dẫn này có lẽ hơi dài và khó hiểu, mong các
bạn thông cảm, rất mong nó sẽ hữu ích với các bạn.

Update chi tiết cách mapping usb hackintosh cho bác nào chưa làm được nhé.

VNiTX News · 23-06-2022

Update cách map usb port hackintosh bằng hình ảnh cho ae nhé

Type port

Các conector type của usb được thể hiện dưới dạng decimal nhưng khi các bạn viết ssdt-uiac (hay ssdt-usb,..) thì cần chuyển nó về dạng hex

Usb type A

USB type A 2.0 connector type:0

usb type A 3.0 connector: 3

Usb type Mini

Usb type mini-ab connector type: 1

Usb type B

Usb 3 type B connector type: 4

Usb Type Micro

USB 3 Type Micro-B có connector type: 5

USB 3 Type Micro-AB có connector type: 6

USB Type Power-B

USB 3 Type Power-B có connector type: 7

USB Type C

USB Type C – USB 2 có connector type: 8
USB Type C -switch có connector type: 9
USB Type C – without switch có connector type: 10

Special:

ExpressCard có connector type: 2
Internal (cam, bluetooth,…) có connector type: 255

VNiTX News · 23-06-2022

Bắt đầu tiến hành map usb port

Usb toolbox version windows:

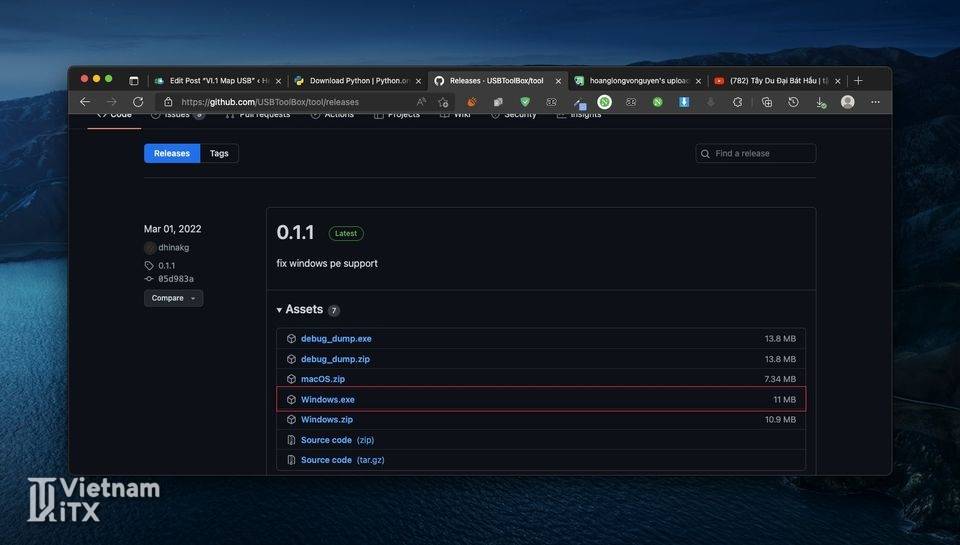

B1: các bạn tải usbtoolbox
You must be registered for see links

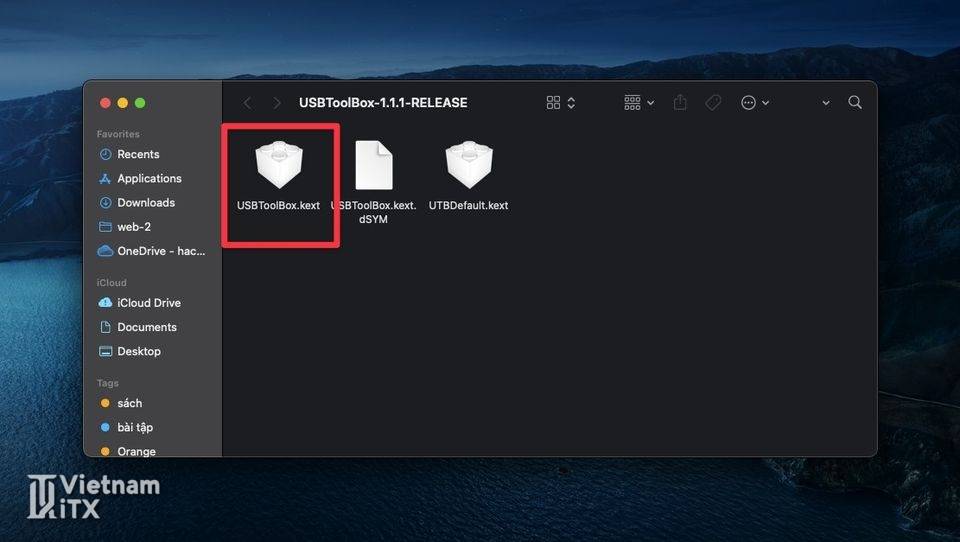

B2: các bạn tải và cài đặt USBToolBox.kext
You must be registered for see links

B3: các bạn cài python
You must be registered for see links

B4: Các bạn chạy tool lên và nhấn D

B5: Các bạn cắm lần lượt usb vào hết các cổng (cổng nào nhận sẽ hiện màu xanh và không nhận sẽ hiện màu trắng)

B6: nhấn B

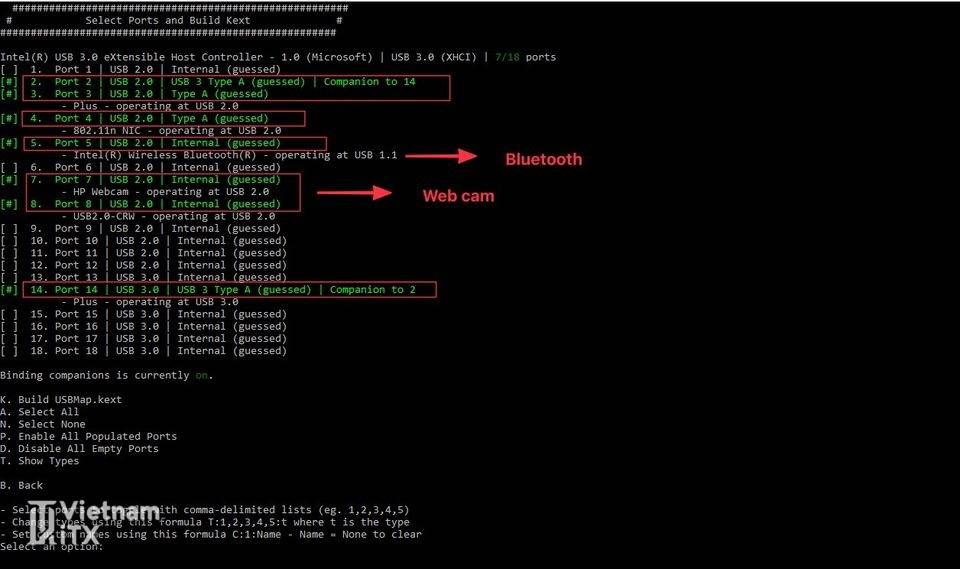

B7: Nhấn S

Ta sẽ dùng cú pháp `T:port:type` (đọc ở phần tìm hiểu chung để biết type port ở decimal là gì)

Ta thấy port 2 là 2.0 nhưng nhận dạng lại là 3.0 ta sẽ cần set nó lại thành 2.0 T:1:0

Tiếp đó là port 3 ta thấy usb 2.0 nhận dạng là type A tức 2.0 --> đúng không cần sửa

Port 4 là 2.0 nhận dạng là 2.0 --> đúng
Port 5 là card mạng nhận dạng internal --> đúng
Port 7 là bluetooth nhận dạng internal --> đúng
Port 8 là web cam nhận dạng internal --> đúng
Port 14 usb 3.0 nhận dạng là 3.0 --> đúng

Ở đây mình hướng dẫn cho các bạn biết các đọc và sửa type port usb cho đúng. Tuy nhiên ở trên windows usbtoolbox có khả năng tiên đoán port nên hầu hết các trường hợp bạn không cần thiết phải sửa type port ở windows

B8: nhấn K

B9: các bạn sẽ copy kext UTBmap.kext và Usbtoolbox.kext vào EFI --> OC --> kext sau đó snaps (hoặc EFI --> clover --> kext --> other)

B10: reboot

Usb toolbox version macos

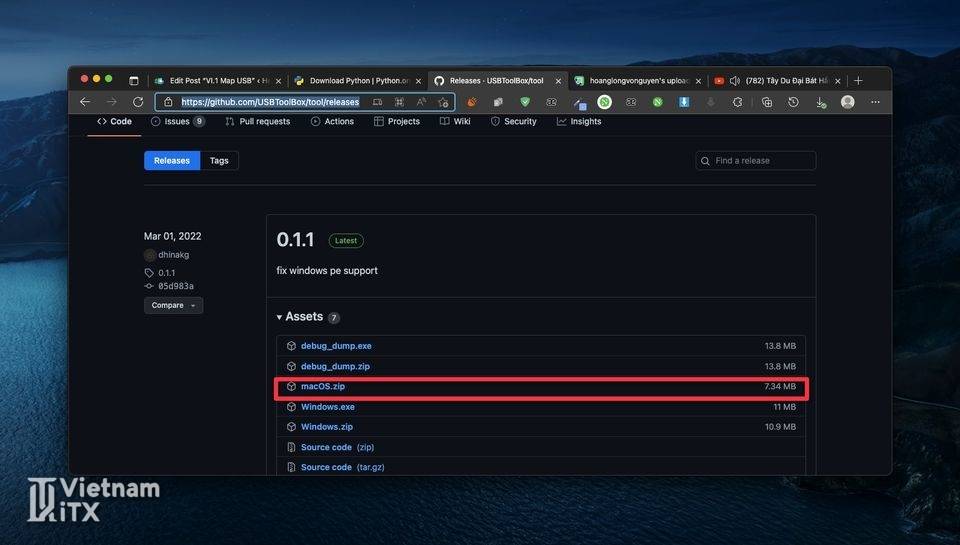

B1: tải usbtoolbox
You must be registered for see links

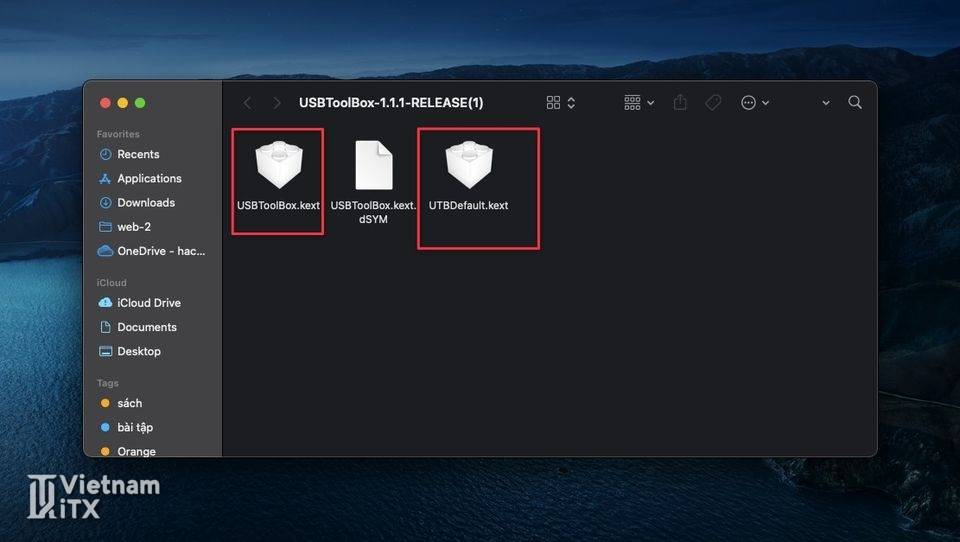

B2: tải và cài đặt USBToolBox.kext và UTBDefault.kext
You must be registered for see links

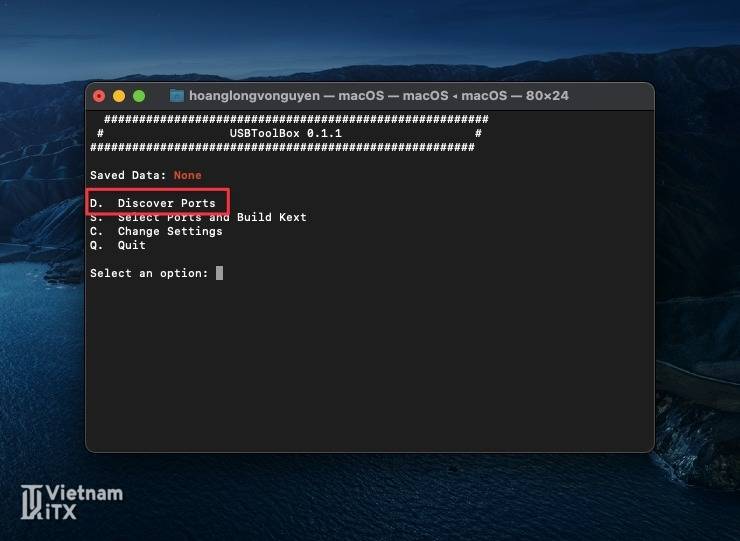

B3: chạy tool vừa tại về và nhấn D

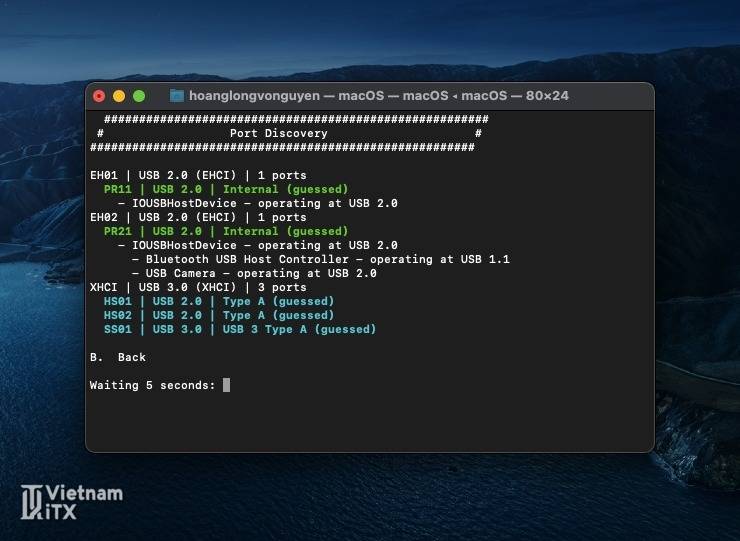

B4: các bạn cắm lần lược usb vào các cổng (các cổng nhận sẽ hiện màu xanh)

các bạn cắm lần lược usb vào các cổng.jpg

B5: nhấn B

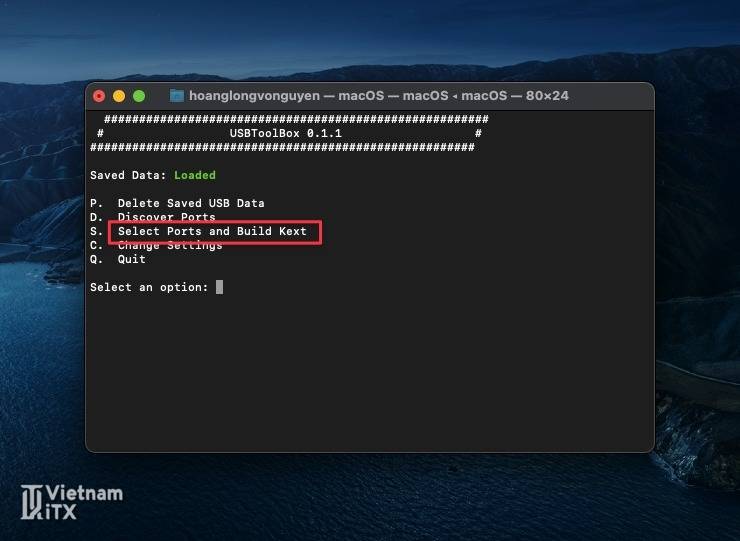

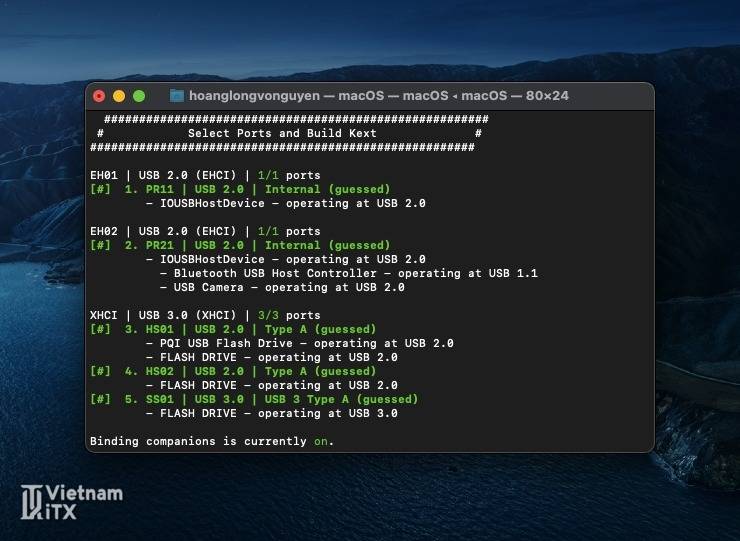

B6: nhấn S

sử dụng cú pháp T:port:type để chọn type cho port (xem ở phần tìm hiểu chung để biết type phù hợp)

sử dụng cú pháp Tporttype để chọn type cho port.jpg

Do mình không kiếm được 1 máy chưa map usb nên các bạn xem cú pháp và áp dụng vào máy các bạn

Port 1 là 1 hub device nhận dạng internal --> đúng
Port 2 là cam và bluetooth nhận dạng là internal --> đúng
Port 3 là usb 2.0 nhận dạng type A tức 2.0 --> đúng
Port 4 là usb 3.0 nhận dạng là 3.0 --> đúng

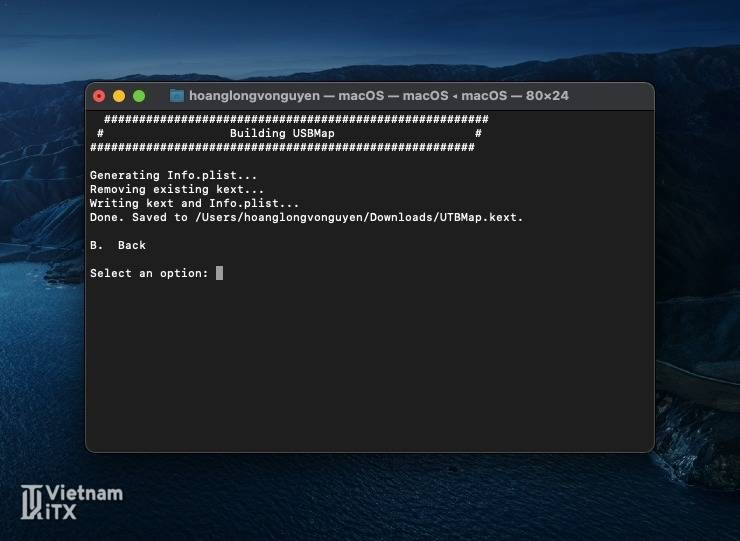

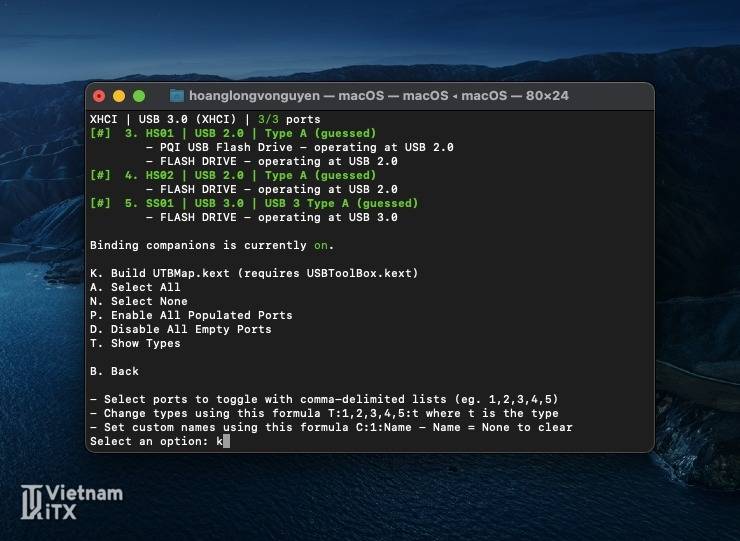

B7: nhấn K

B8: Bỏ kext UTBmap.kext và xóa kext UTBDefault.kext sau đó snaps

B9: save và reboot

Map by hackintool with uia_include

B1: tải kext usbinjectall
You must be registered for see links

B2: add các patch rename
You must be registered for see links
vào config.plist (các bạn có thể không cần add patch rename nếu controller của bạn trong DSDT đã nhận đúng là XHC hoặc XHCI)

B3: reboot

B4: Các bạn cắm usb vào port usb 2.0

B5: add boot-arg -uia_exclude_ss uia_include=XX (thay XX bằng các port usb 2.0)

-uia_exclude_ss uia_include=PR11,PR21,HP21,HP23,HS01,HS02

B6: reboot

B7: cắm tiếp usb 2.0 vào các port 2.0 sau đó xóa hết những port không xanh (các usb khi đã nhận có màu xanh)

B8: add boot-arg -uia_exclude_hs và xóa boot-arg -uia_exclude_ss

B9: reboot

B10: cắm các port usb 3.0 và type C vào sau đó tiếp tục xóa các port không xanh

B11: điều chỉnh type các port

Bluetooth và web cam set là internal
usb 2.0 set là 2.0
Usb 3.0 set là 3.0
- type C nếu mà nhận cùng là HSxx/SSxx(hs03/ss03) thì set là TypeC+Sw
- Ngược lại nếu 2 port nhận khác thì set là TypeC

B12: ấn export

Có thể sử dụng ssdt-uiac kèm usb injectall.kext
Hoặc usbport.kext

B13: copy ssdt-uiac vào EFI --> OC --> ACPI (EFI --> Clover --> ACPI --> Patched) hoặc usbport.kext vào EFI --> OC --> kext (EFI --> Clover --> kext --> other)

B14: snaps nếu là OC và reboot

Map by hackintool with uia_exclude

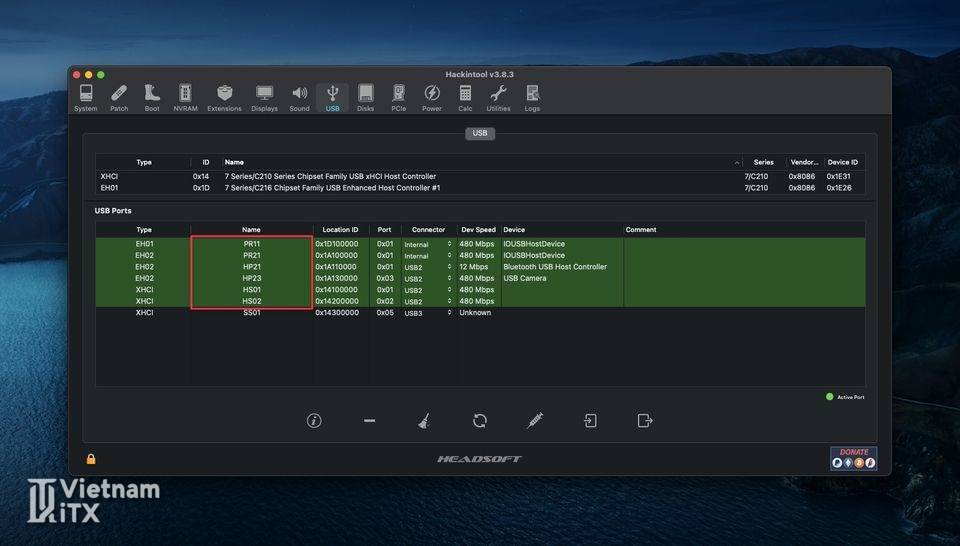

B1: Cắm 1 thiết bị USB 2.0 vào tất cả cổng trong hệ thống (mở Hackintool, chọn tab USB)

B2: Ở đây các cổng thực sẽ hiện màu xanh các bạn hãy ghi nhớ phần name của các cổng ko hiện xanh ( có thể gh‌i tên các cổng đây ra )

B3: các bạ‌n thêm đoạn code sau vào boot-arg

uia_exclude=“tên các cổng không hiện xanh” ( khi viết code không có dấu “ ”)

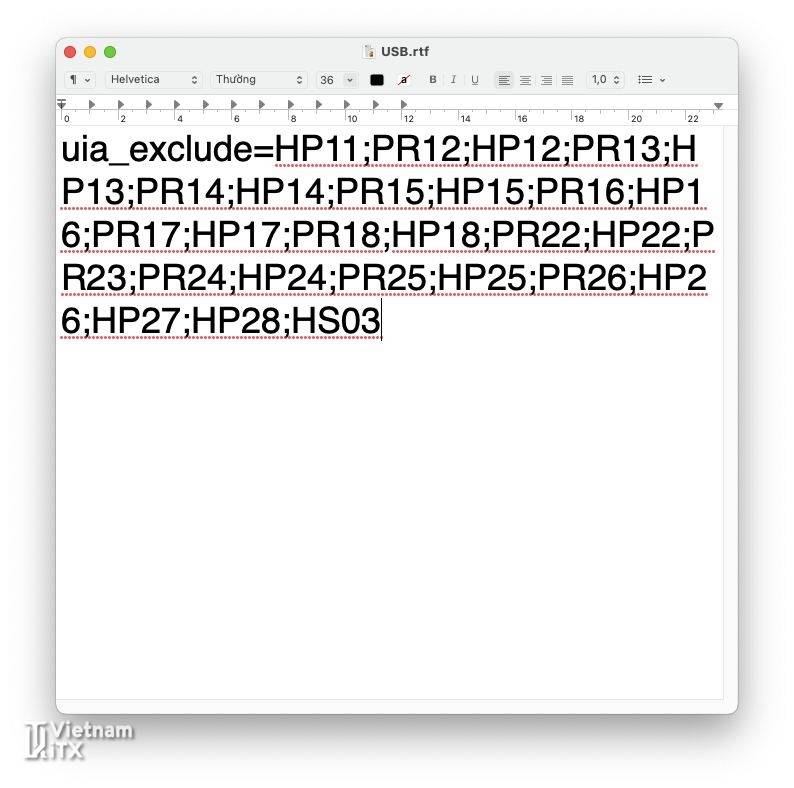

Đây là đoạn code của mình sau khi viết ra các bạn nhớ thêm vào boot-arg nhé

B4: Restart

B5: Các bạn cắm 1 thiết bị USB 3.0 và USB Type-C vào tất cả cá‌c cổng trên hệ thống

B6: Các bạn sửa lại đoạn code trên theo đúng với hiện tại ( loại bỏ 1 số cổng vừa hiện xanh trong code ) tiếp các bạn xóa đoạn code ở phần 1 đi và dán đoạn code mới vào boot-arg

B7: Restart

B8: mở và cắm các usb 2.0 vào các cổng 2.0 usb 3.0 vào các cổng 3.0 sau đó ấn dấu

để loại bỏ các port không xanh (port rỗng)

B9: Sau khi các bạn đã làm xong cả 2 phần trên thì hãy điều chỉnh lại loại cổng trong hackintool cho đúng nhé

Bluetooth và web cam set là internal
usb 2.0 set là 2.0
Usb 3.0 set là 3.0
- type C nếu mà nhận cùng là HSxx/SSxx(hs03/ss03) thì set là TypeC+Sw
- Ngược lại nếu 2 port nhận khác thì set là TypeC

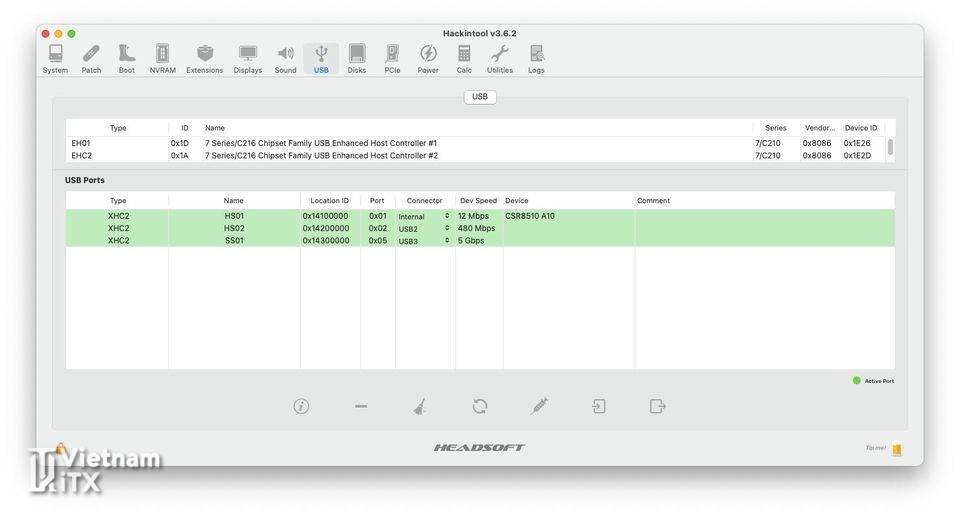

Đây là của mình sau khi điều chỉnh xong:

B10: ấn export

Có thể sử dụng ssdt-uiac kèm usb injectall.kext
Hoặc usbport.kext

B11: copy ssdt-uiac vào EFI --> OC --> ACPI (EFI --> Clover --> ACPI --> Patched) hoặc usbport.kext vào EFI --> OC --> kext (EFI --> Clover --> kext --> other)

B12: snaps nếu là OC và reboot

Lưu ý: USB 3.0 type A và USB type C xuất ra 2 port là 2.0 và 3.0. Lưu ý cắm usb 2.0 và usb 3.0 lần lược vào USB 3.0 type A và USB type C
Lưu ý 2: Sau khia add file đã xuất từ hackintool các bạn có thể xóa code ở boot-arg
Lưu ý 3: đối với usbtoolbox ở mac thì sẽ không có khả năng tiên đoán port các bạn phải tự set bằng tay. Còn đối với windows có khả năng tiên đoán port các bạn có thể bỏ qua bước set port bằng tay và trực tiếp build kext
Lưu ý 4: Khi map usb bằng usbtoolbox 1 số controller có thể sẽ không nhận. Biện pháp khắc phục là bạn sẽ cần load kext
