Modding Hardware ESP monitor arduino - Màn hình led hiển thị thông số nhiệt độ, xung nhịp, Cpu, Ram, VGA

VNiTX · 07-05-2021

Pham Khang said:
bác ơi chỉ em cấm dây từ mạch sang màn hình với bác! cảm ơn bác

Pham Khang

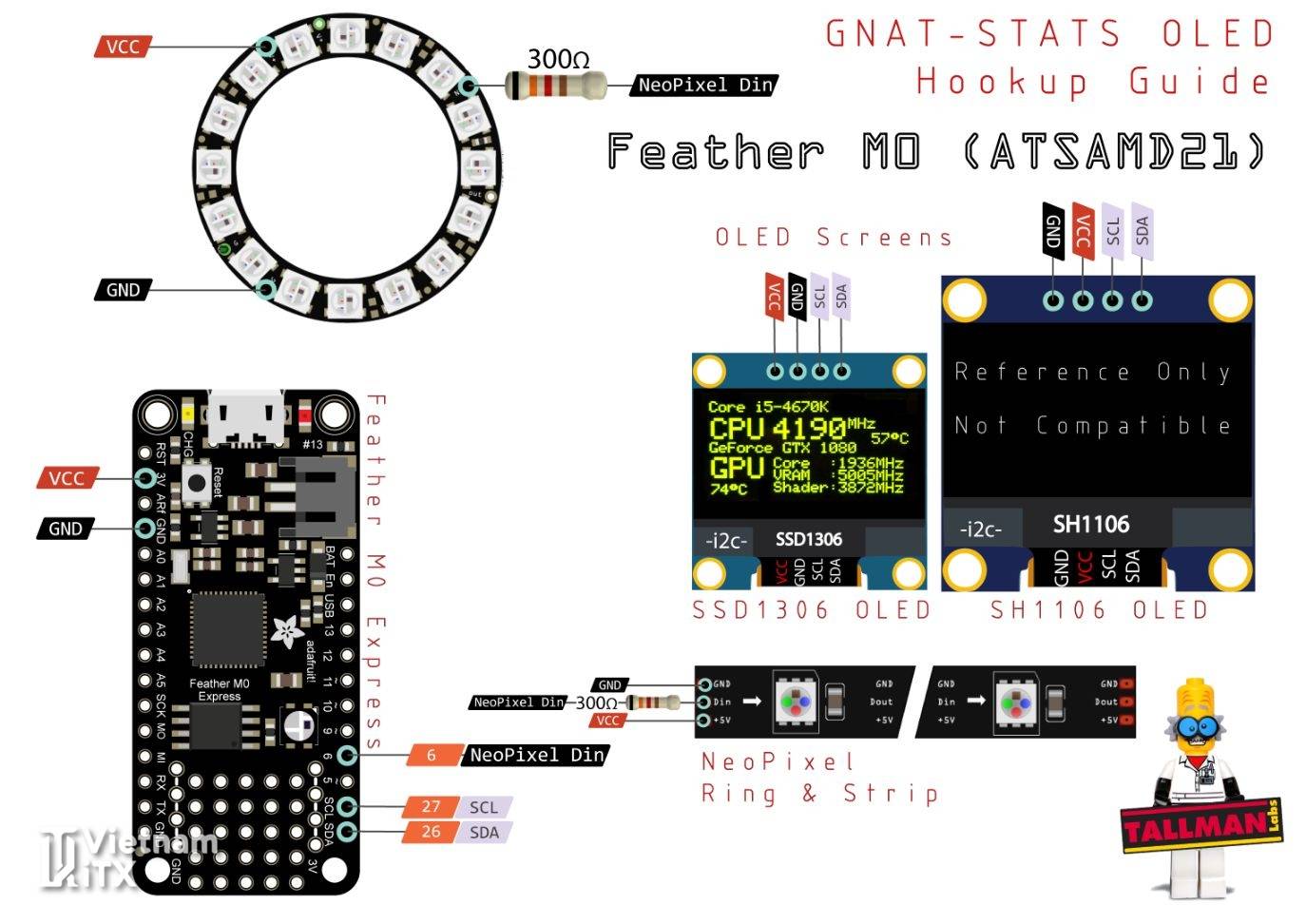

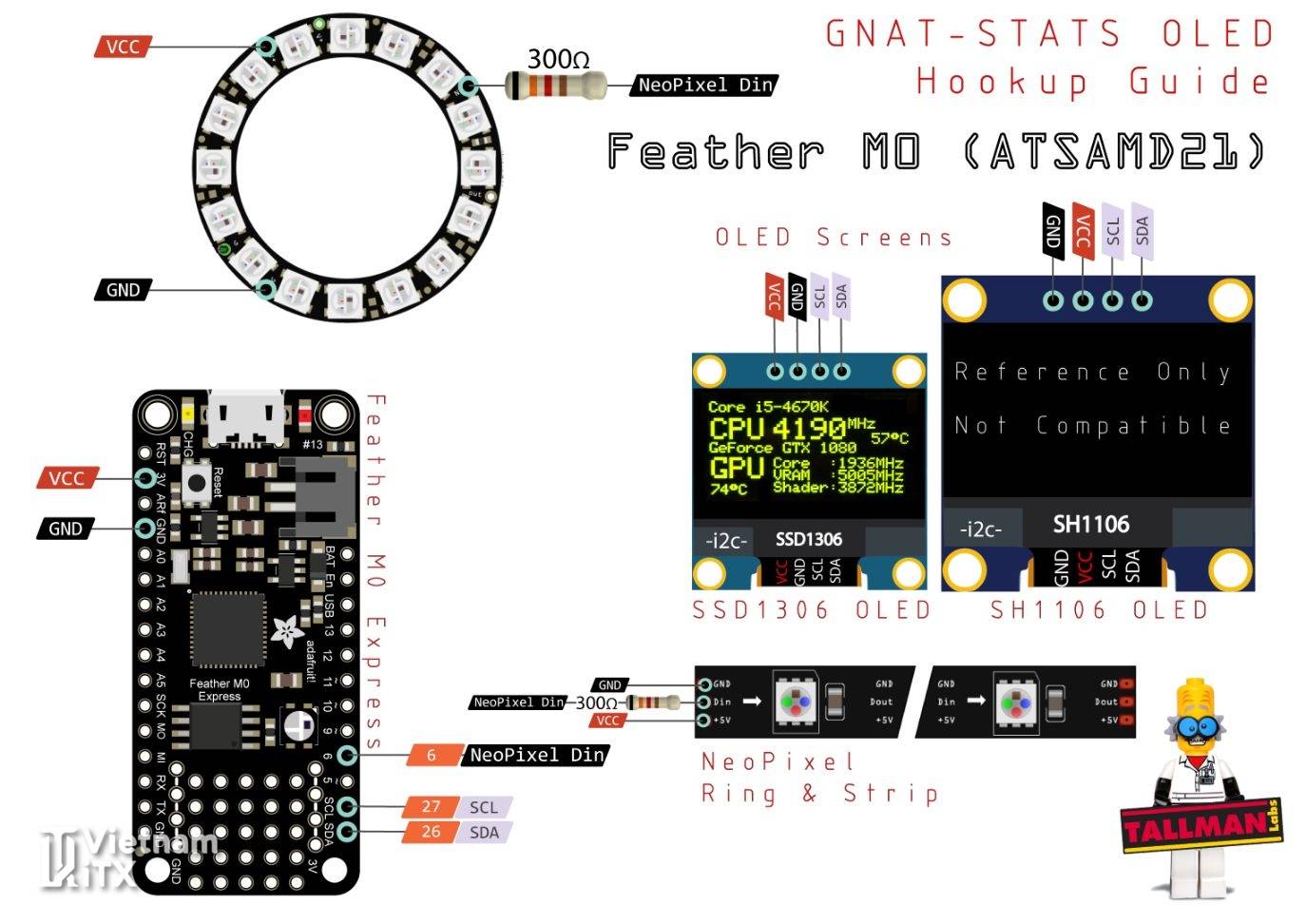

Gnat_Stats Adafruit Feather M0 Express OLED Hookup Template-01 (Large).jpg

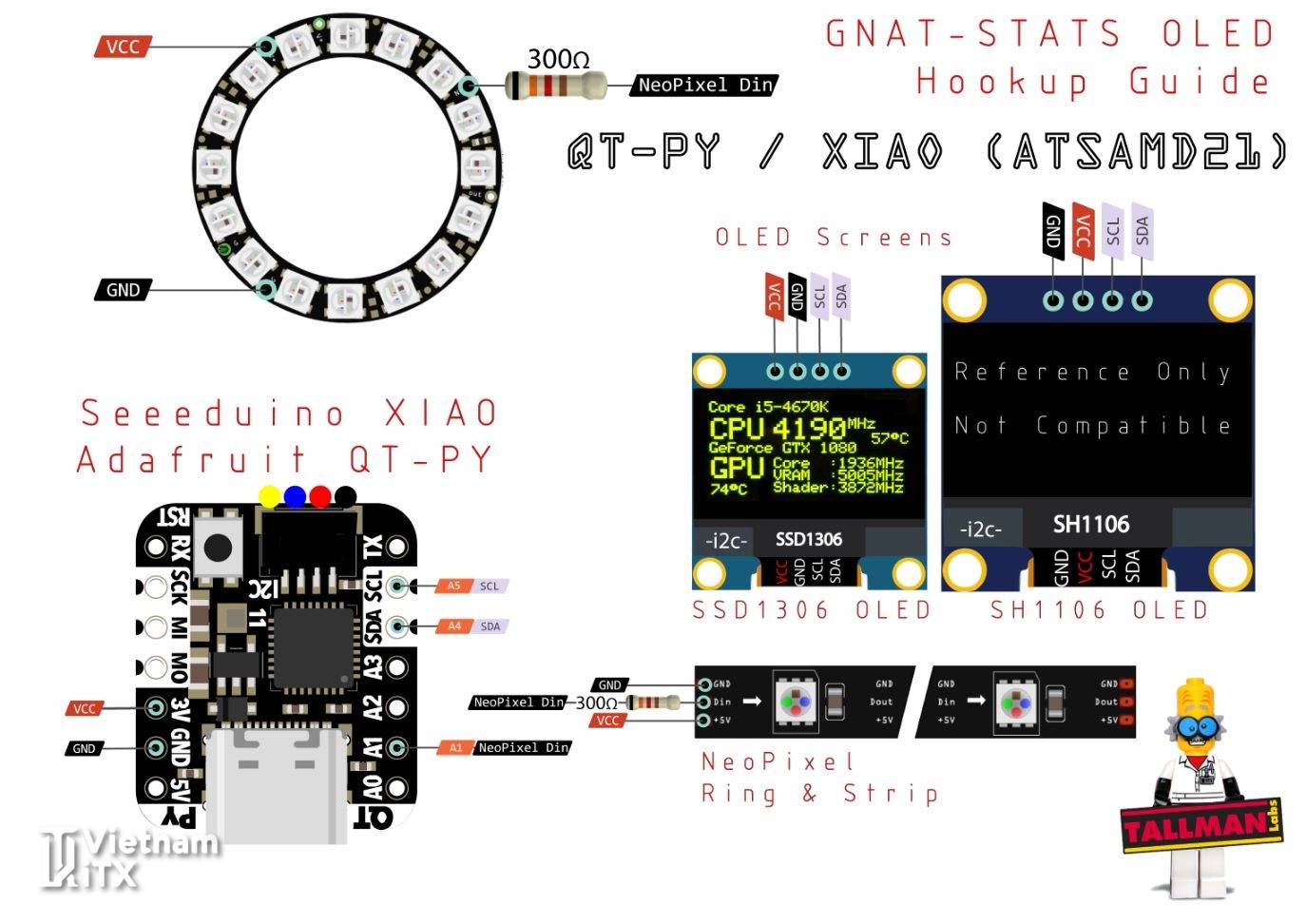

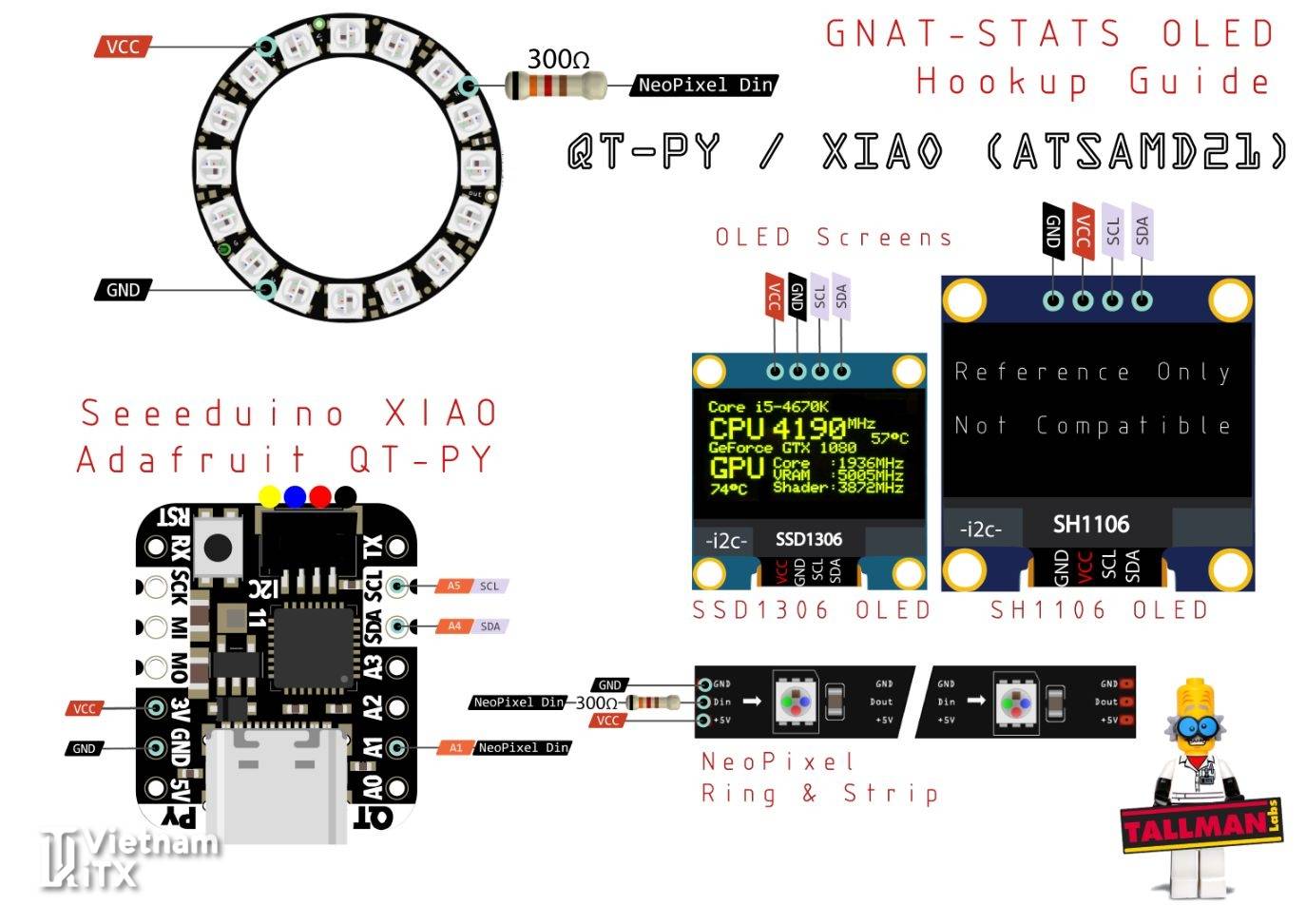

Gnat_Stats Adafruit QT-PY OLED Hookup Template-01 (Large).jpg

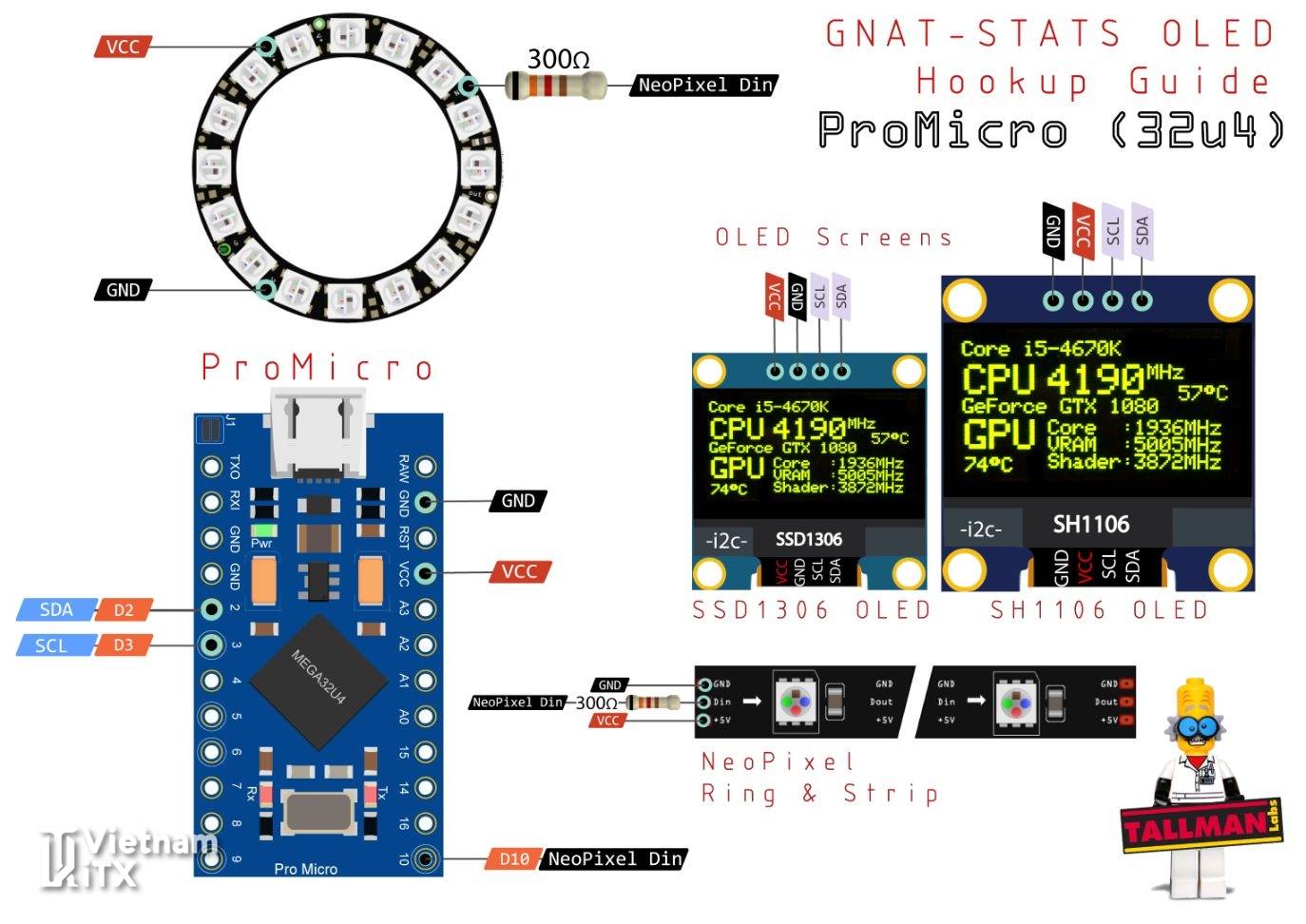

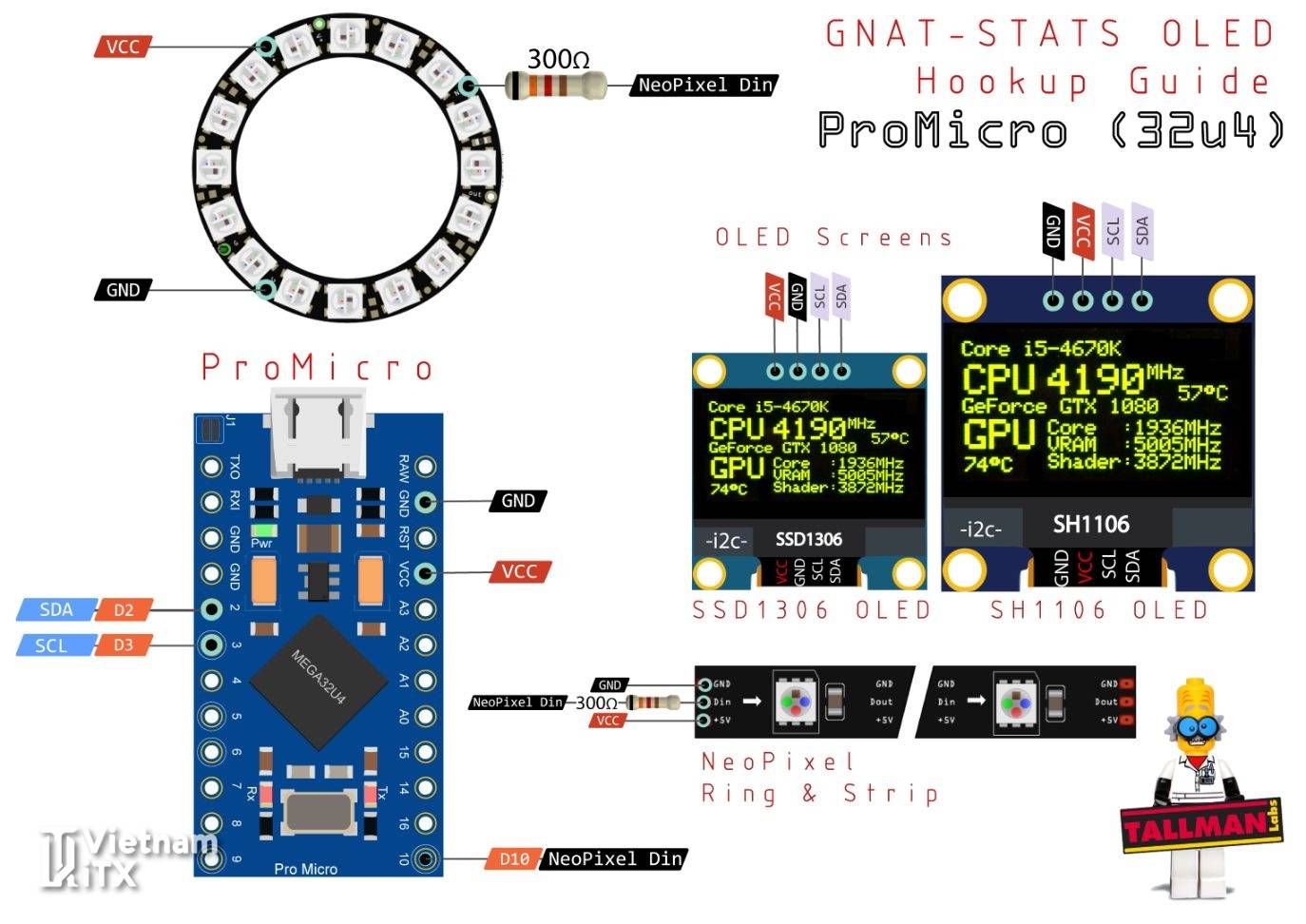

Gnat_Stats ProMicro OLED Hookup Template-01 (Large).jpg

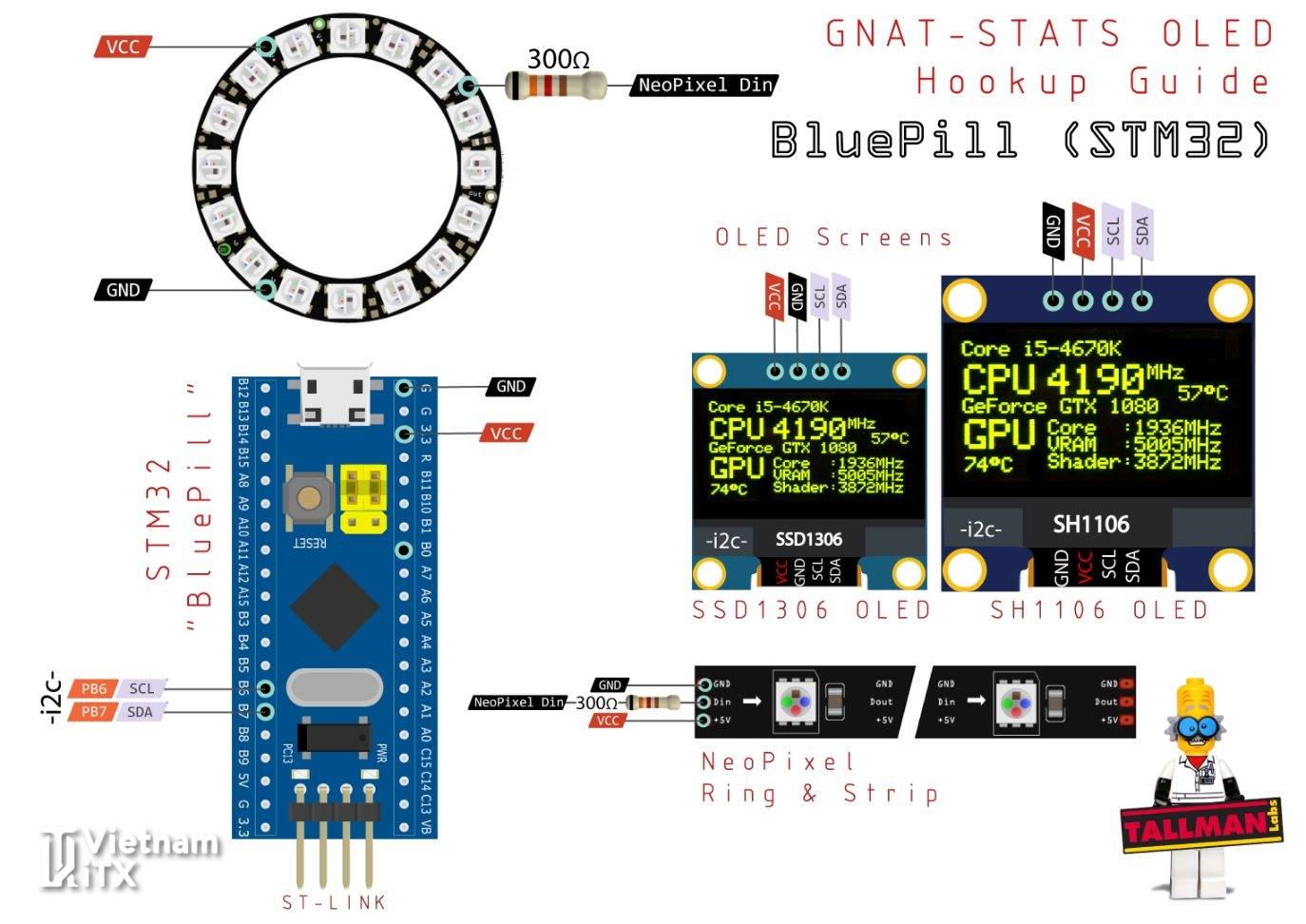

Gnat_Stats STM32 OLED Hookup Template-01 (Large).jpg

Mạch Arduino Pro Micro

You must be registered for see links

Mạch Blue Pill STM32

You must be registered for see links

Màn Oled 1.3 inch 128x64 i2c SSD1306 SH1106 cho arduino

You must be registered for see links

Pham Khang · 07-05-2021

VNiTX said:
View attachment 1364 View attachment 1365 View attachment 1366 View attachment 1367
Mạch Arduino Pro Micro

Mạch Blue Pill STM32

Màn Oled 1.3 inch 128x64 i2c SSD1306 SH1106 cho arduino

VNiTXrất cảm ơn bác cách làm cũng tương tự như của thớt đúng ko ạ, chỉ có code là của bạn duc thôi đúng ko ạ?

VNiTX · 07-05-2021

Pham Khang said:
rất cảm ơn bác cách làm cũng tương tự như của thớt đúng ko ạ, chỉ có code là của bạn duc thôi đúng ko ạ?

Pham KhangĐúng r, nhưng chú ý đoạn nạp code phải add thêm library cho arduino pro micro và chọn đúng mạch arduino pro micro

Pham Khang · 07-05-2021

VNiTX said:
Đúng r, nhưng chú ý đoạn nạp code phải add thêm library cho arduino pro micro và chọn đúng mạch arduino pro micro

VNiTXnhưng em sẽ mua bản mạch ESP32 OLED V2.0 sài cũng được rồi bác thớt ạ.em sẽ dọc cái này và làm theo bác chỉ dẫn 100%. sợ dọc theo bạn duc em chưa đủ trình hì. rất cảm ơn bác

Pham Khang · 07-05-2021

em sẽ mua 2 món này chế cái hộp để trong case luôn là ổn haha:

You must be registered for see links

VNiTX · 07-05-2021

Pham Khang said:
em sẽ mua 2 món này chế cái hộp để trong case luôn là ổn haha:

Pham KhangCòn nhiều cái để nghịch, dần dần lên tay ấy mà, lúc đầu e cũng biết gì đâu

VNiTX · 07-05-2021

Pham Khang said:
nhưng em sẽ mua bản mạch ESP32 OLED V2.0 sài cũng được rồi bác thớt ạ.em sẽ dọc cái này và làm theo bác chỉ dẫn 100%. sợ dọc theo bạn duc em chưa đủ trình hì. rất cảm ơn bác

Pham KhangBác dùng cpu gì thế?, nếu là AMD thì mạch ESP32 OLED V2.0 chưa test trên AMD đâu nhé

Pham Khang · 07-05-2021

VNiTX said:
Còn nhiều cái để nghịch, dần dần lên tay ấy mà, lúc đầu e cũng biết gì đâu

VNiTXbác ơi số phone em đây có gì bác kb zalo với em em sẽ hậu tạ bác sẵn liên hệ bác cho dễ hơn được ko bác
096823****

VNiTX · 07-05-2021

Pham Khang said:
bác ơi số phone em đây có gì bác kb zalo với em em sẽ hậu tạ bác sẵn liên hệ bác cho dễ hơn được ko bác
096823****

Pham Khangbác cứ liên hệ qua

You must be registered for see links

nhé

hoangya · 08-05-2021

VNiTX said:

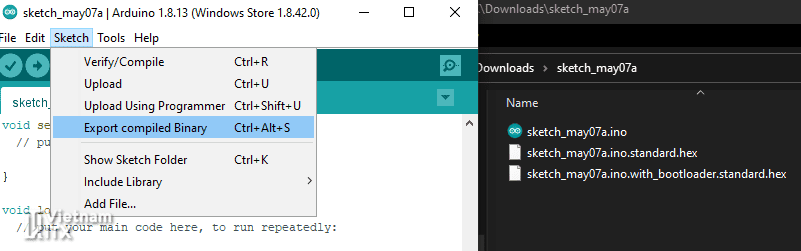

1.8.13 vẫn compile bình thường mà
View attachment 1359

VNiTXE compile code ok hết, nhưng tới đoạn Upload lên chip thì Arduino nó báo lỗi này:

maple_loader v0.1
Resetting to bootloader via DTR pulse
Reset via USB Serial Failed! Did you select the right serial port?
Searching for DFU device [1EAF:0003]...
Assuming the board is in perpetual bootloader mode and continuing to attempt dfu programming...

dfu-util - (C) 2007-2008 by OpenMoko Inc.
Couldn't find the DFU device: [1EAF:0003]
This program is Free Software and has ABSOLUTELY NO WARRANTY

timeout waiting for COM5 serial

Bác biết mã lỗi này là bị gì ko ạ @@
E chọn đúng cổng COM trên Arduino, rồi thử với code example thì nó vẫn ok, vẫn up code lên bt ko lỗi gì hết, nhưng qua project này thì lỗi @@

VNiTX · 08-05-2021

hoangya said:
E compile code ok hết, nhưng tới đoạn Upload lên chip thì Arduino nó báo lỗi này:

Bác biết mã lỗi này là bị gì ko ạ @@
E chọn đúng cổng COM trên Arduino, rồi thử với code example thì nó vẫn ok, vẫn up code lên bt ko lỗi gì hết, nhưng qua project này thì lỗi @@

hoangyanày chưa cài Maple USB driver r
làm theo

You must be registered for see links

nhé
Upload via STM32duino bootloader

hoangya · 09-05-2021

VNiTX said:
này chưa cài Maple USB driver r
làm theo
You must be registered for see links
nhé
Upload via STM32duino bootloader

VNiTXe cắm zô nó vẫn nhận maple vô cổng com3 mà bác ui, cái này e đọc nó bảo là cái core mới core cũ gì đó, e đọc mà k biết làm ntn

You must be registered for see links

VNiTX · 09-05-2021

hoangya said:
e cắm zô nó vẫn nhận maple vô cổng com3 mà bác ui, cái này e đọc nó bảo là cái core mới core cũ gì đó, e đọc mà k biết làm ntn

You must be registered for see links

hoangyabác dùng arduino pro micro hay blue pill

hoangya · 09-05-2021

VNiTX said:
bác dùng arduino pro micro hay blue pill

VNiTXe dùng STM32 Blue Pill

VNiTX · 09-05-2021

hoangya said:
e dùng STM32 Blue Pill

hoangya

http://dan.drown.org/stm32duino/package_STM32duino_index.json
thêm link này vào chưa? File > Preferences

Và làm đủ hết các bước này
Link Below for the STM32 Bootloader and Arduino Core
(you may have to install the Arduino Due core also for the compiler.)

https://github.com/rogerclarkmelbourne/Arduino_STM32/wiki/Installation

https://github.com/rogerclarkmelbourne/Arduino_STM32

Bootloader:
https://github.com/rogerclarkmelbourne/STM32duino-bootloader/tree/master/binaries

BluePill_generic_boot20_pc13.bin (On the "Bluepill" bootloader "_pc13" refers to the LED pin. )

Important Upload Note:
-----------------------
If your "upload method" is STLink you will loose the ability to upload using the "STMduino Bootloader".
To use the STMduino Bootloader again, you will need to reflash the bootloader using a UART adaptor.

Blue pill bị lỗi usb nên phải flash lại bootloader:), khuyên bác là k nên theo bluepill nữa nhé, nó cũng không được tác giả support nữa r
