Kinh tế ít ỏi nhưng vì e yêu khoa học thì cũng cắt luôn đoạn ống đồng tản nhiệt của card vga 750ti xem bên trong cái ống đồng tản nhiệt này chứa chất gì bên trong, chất lỏng hay một chất dẫn nhiệt hoặc đại loại như vậy, cùng giải đáp thắc mắc bấy lâu nay về ống đồng tản nhiệt của vga cho anh em cùng bàn luận.​

Có thể ở phân khúc card VGA giá thấp, chất lượng tản nhiệt cũng cắt giảm ít nhiều, vì thế có thể chất bên trong ống đồng tản nhiệt này chỉ đúng một phần, có thể ở trong dòng cao cấp hơn sẽ có chất dẫn nhiệt tốt hơn hoặc nhiều lớp đồng kèm chất lỏng chuyên biệt tăng hiệu năng tản nhiệt.

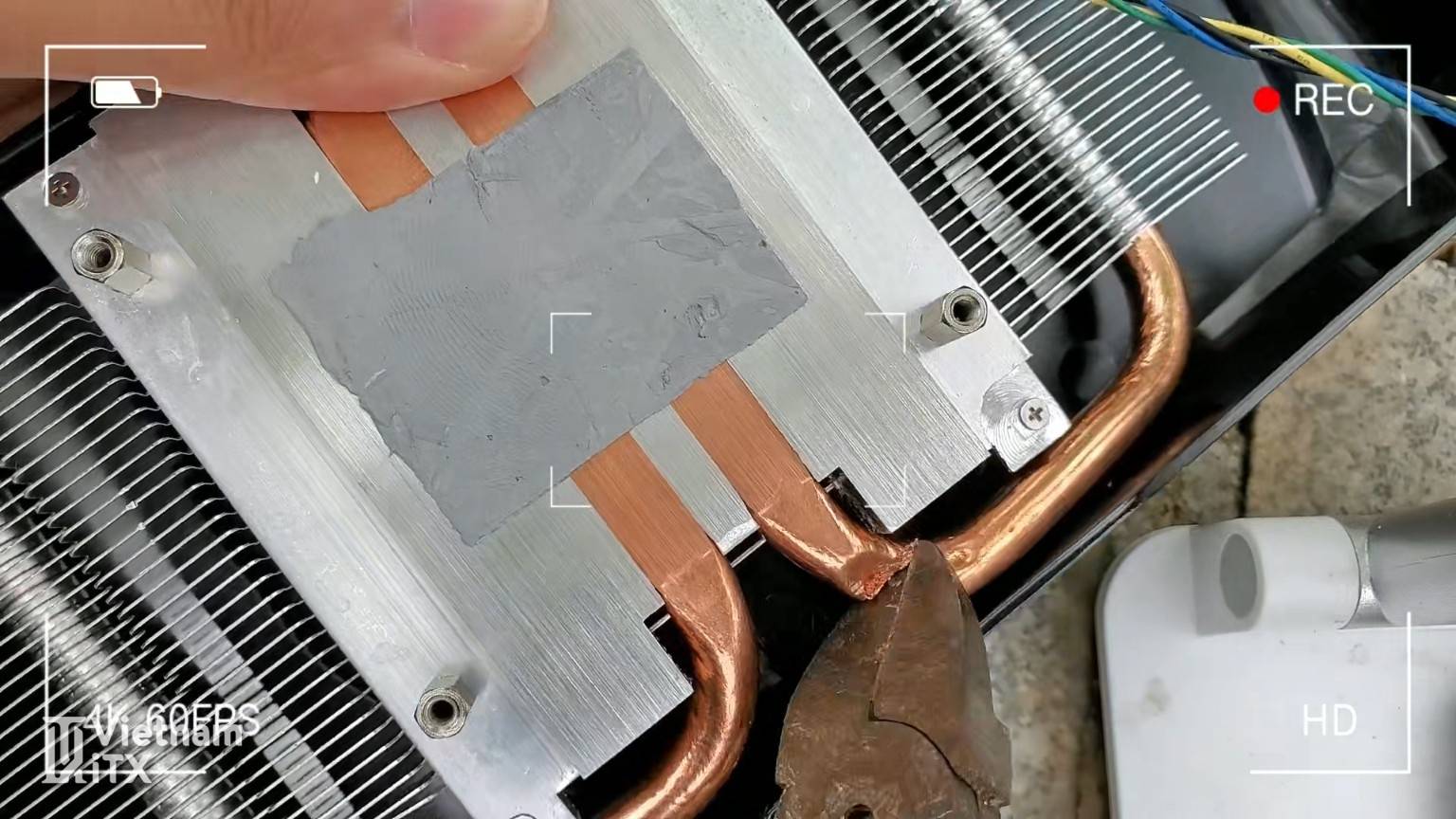

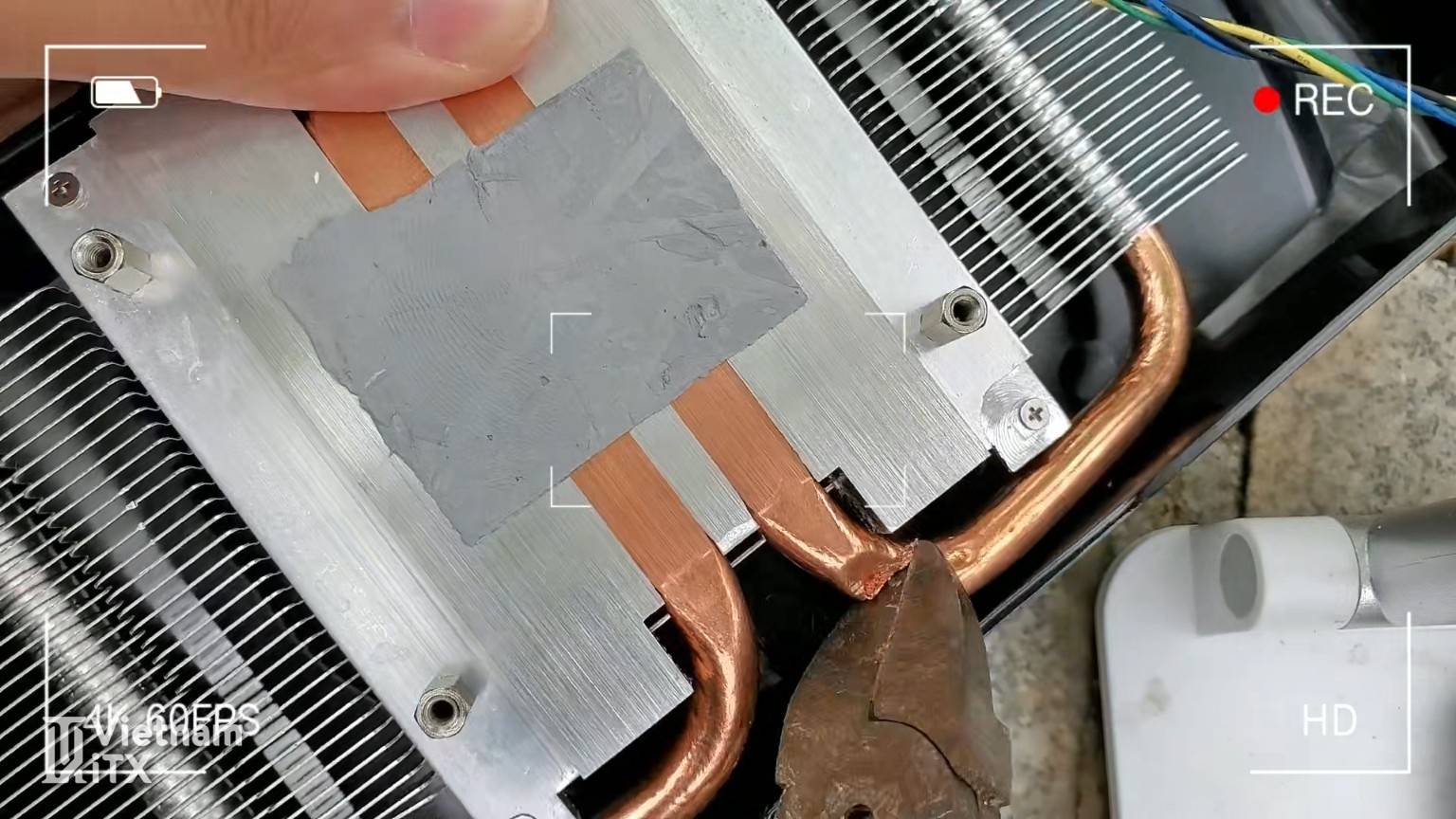

Hì hục tháo cũng xong cái tản ra khỏi vga, cắt thử bằng kìm cắt sắt khá là cứng và dai​

Bên trong ống đồng tản nhiệt vga, cpu có gì bên trong (4).jpg

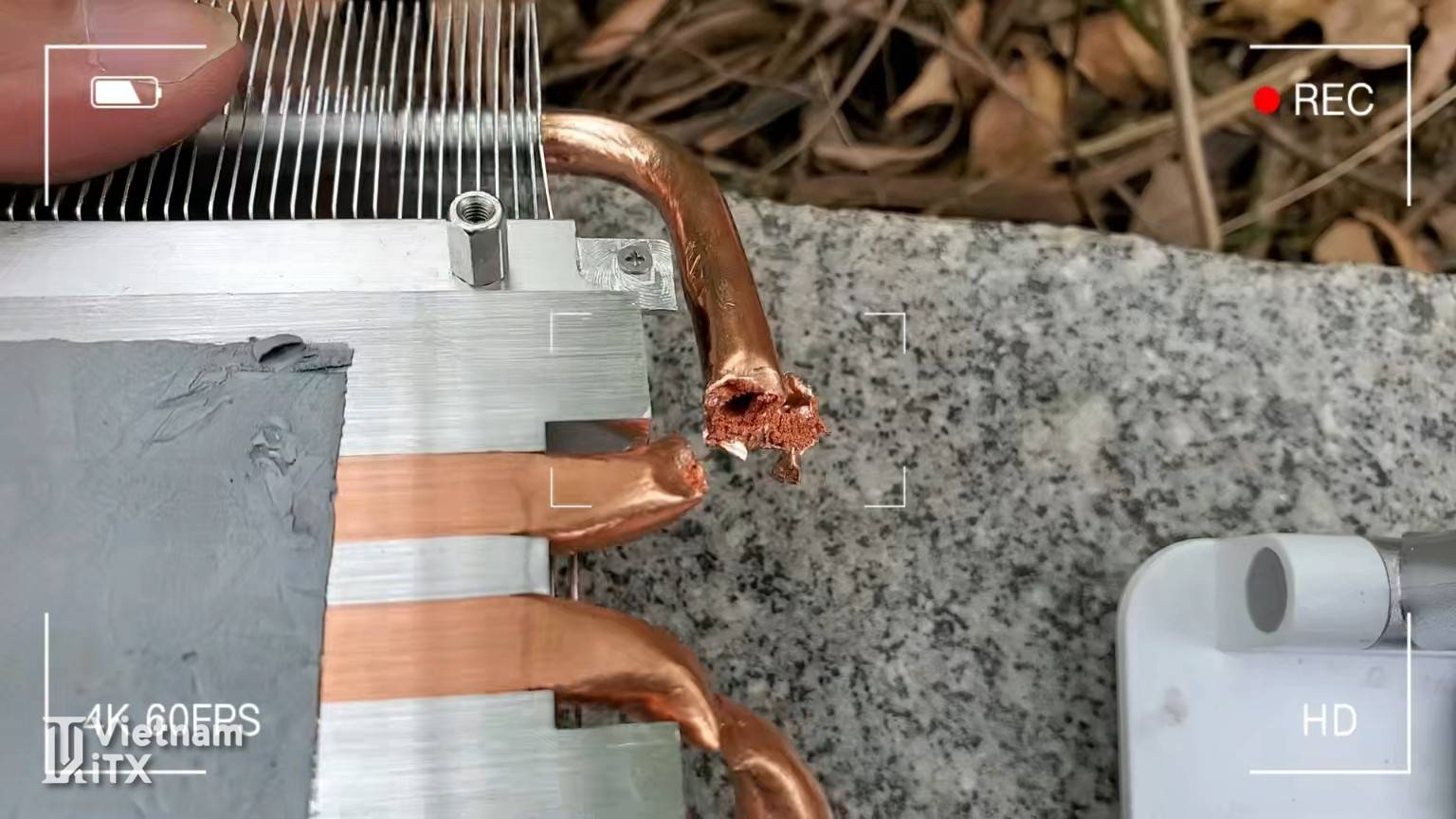

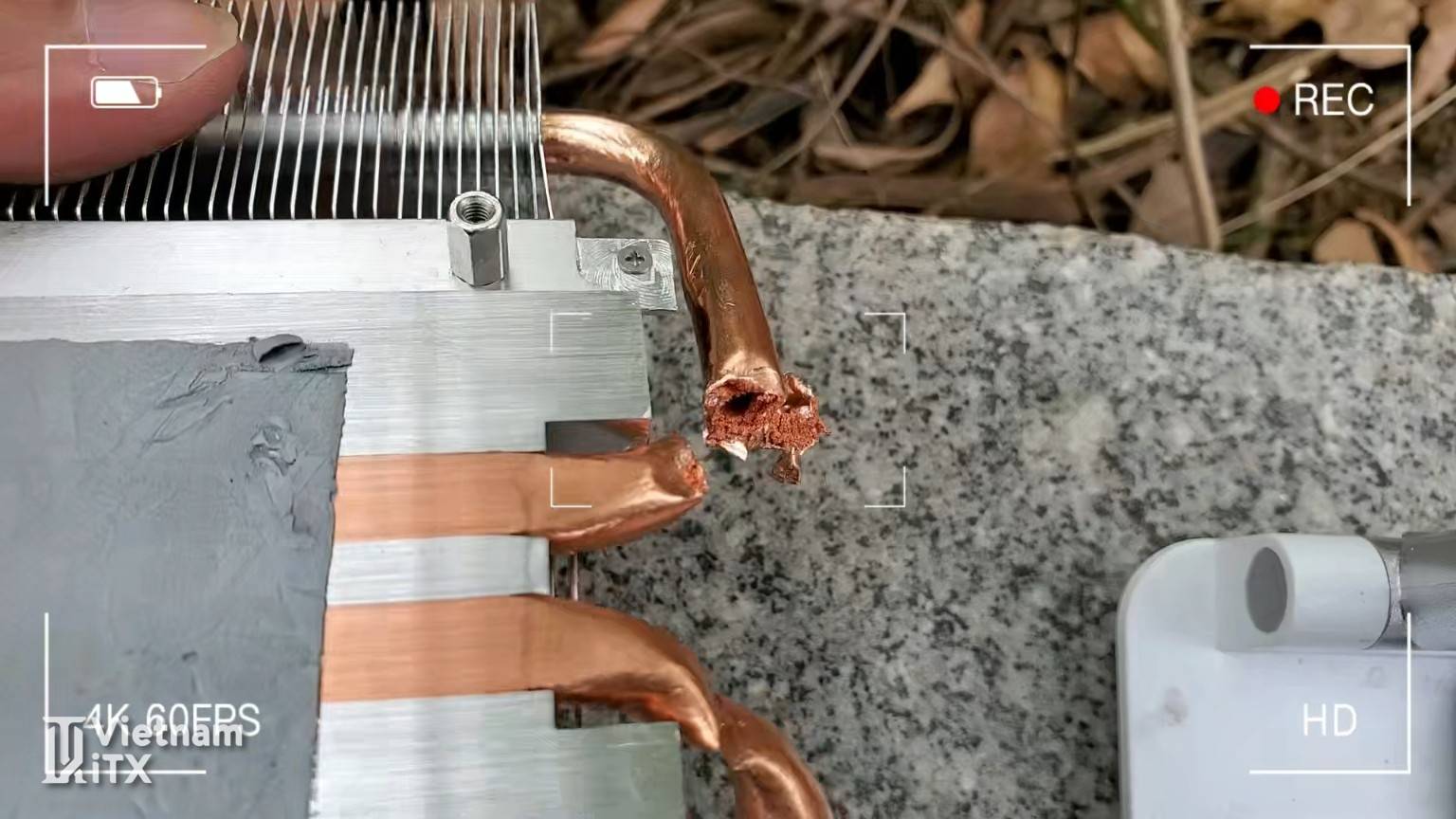

Bên trong có chất hay kim loại gì đó như vụn đồng hay vụn xỉ, hạt sạn khá nhuyễn cảm giác kết dính với nhau nhưng không phải keo, mà như kiểu chất lỏng gì đó có tính dẫn nhiệt.​

Bên trong ống đồng tản nhiệt vga, cpu có gì bên trong (1).jpg

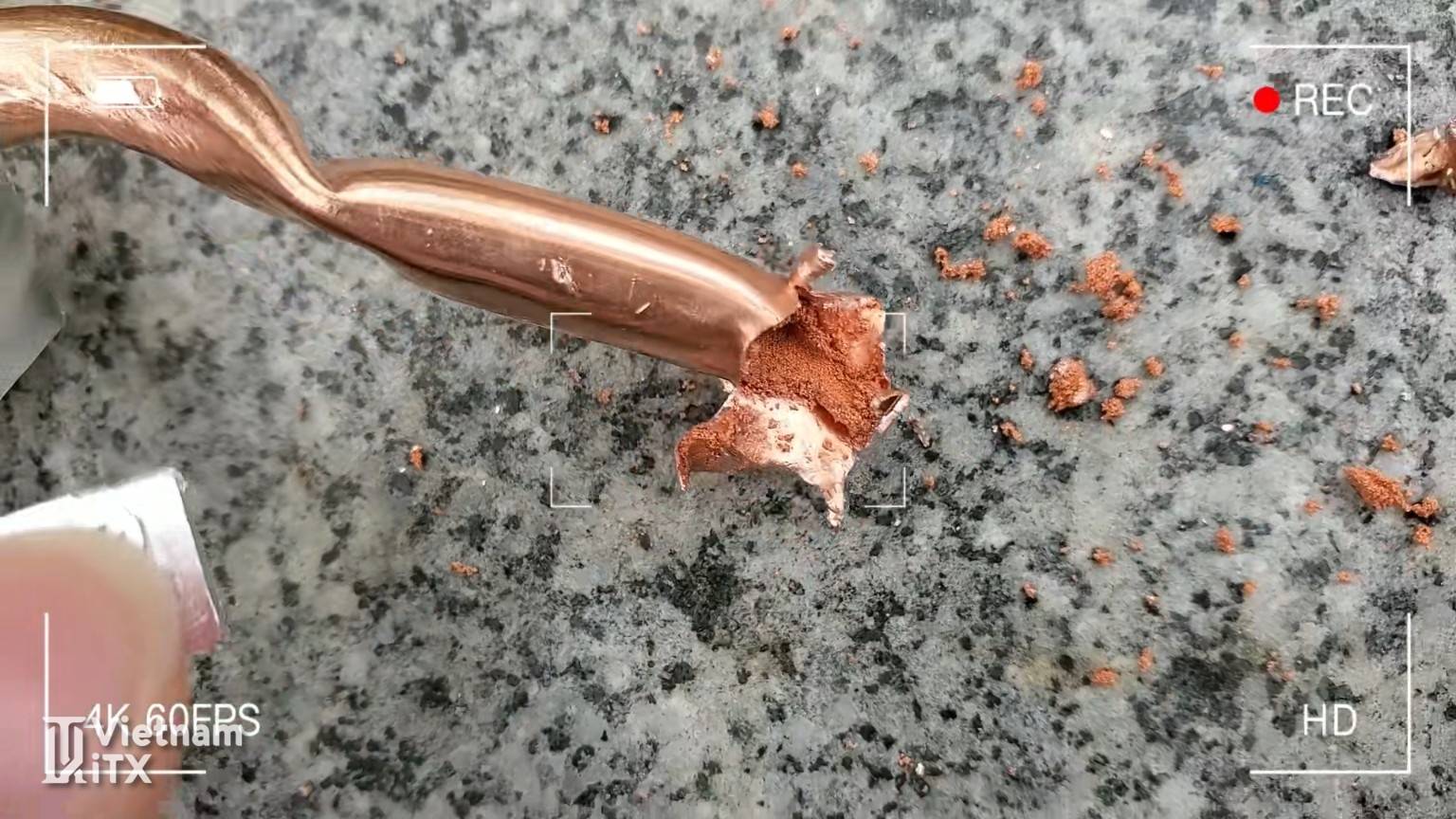

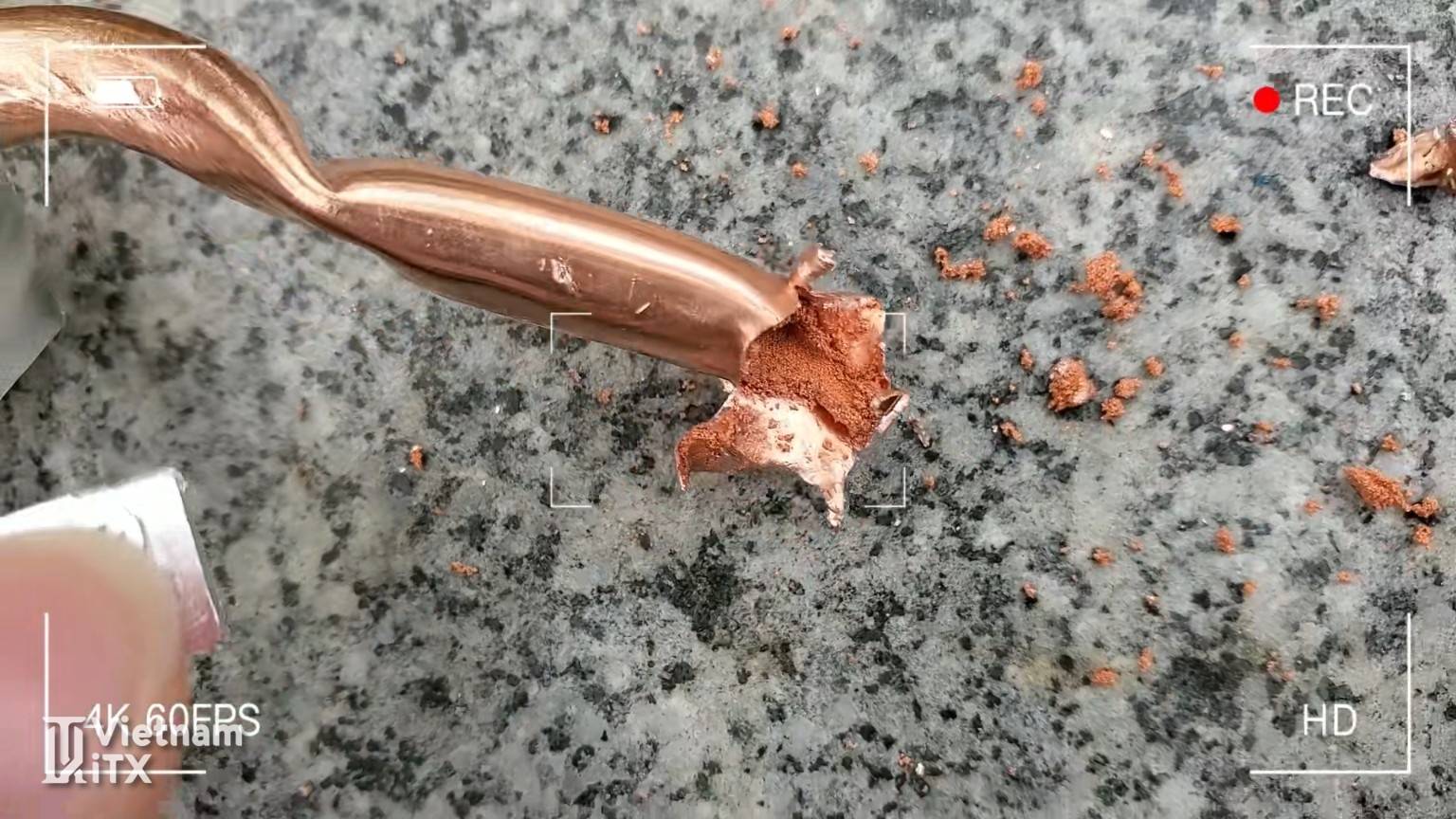

Gõ thử xuống nền đất xem nó văng ra không thì đúng kiểu dạng cát xỉ, có thể đây là ở trạng thái nhiệt độ bình thường sẽ kết tủa lại trông như vậy, nhưng khi vận hành GPU phát sinh nhiệt ống đồng tiếp nhận nhiệt độ cao lên khoảng 70-80 độ sẽ hóa lỏng và luân chuyển bên trong ống đồng tản nhiệt, suy đoán thôi chứ cũng không rõ nguyên lí phải vậy không :))​

Bên trong ống đồng tản nhiệt vga, cpu có gì bên trong (2).jpg

7 Comments
Registered

Kinh tế ít ỏi nhưng vì e yêu khoa học thì cũng cắt luôn đoạn ống đồng tản nhiệt của card vga 750ti xem bên trong cái ống đồng tản nhiệt này chứa chất gì bên trong, chất lỏng hay một chất dẫn nhiệt hoặc đại loại như vậy, cùng giải đáp thắc mắc bấy lâu nay về ống đồng tản nhiệt của vga cho anh em cùng bàn luận.​

Có thể ở phân khúc card VGA giá thấp, chất lượng tản nhiệt cũng cắt giảm ít nhiều, vì thế có thể chất bên trong ống đồng tản nhiệt này chỉ đúng một phần, có thể ở trong dòng cao cấp hơn sẽ có chất dẫn nhiệt tốt hơn hoặc nhiều lớp đồng kèm chất lỏng chuyên biệt tăng hiệu năng tản nhiệt.

Hì hục tháo cũng xong cái tản ra khỏi vga, cắt thử bằng kìm cắt sắt khá là cứng và dai​

View attachment 2151

Bên trong có chất hay kim loại gì đó như vụn đồng hay vụn xỉ, hạt sạn khá nhuyễn cảm giác kết dính với nhau nhưng không phải keo, mà như kiểu chất lỏng gì đó có tính dẫn nhiệt.​

View attachment 2148

Gõ thử xuống nền đất xem nó văng ra không thì đúng kiểu dạng cát xỉ, có thể đây là ở trạng thái nhiệt độ bình thường sẽ kết tủa lại trông như vậy, nhưng khi vận hành GPU phát sinh nhiệt ống đồng tiếp nhận nhiệt độ cao lên khoảng 70-80 độ sẽ hóa lỏng và luân chuyển bên trong ống đồng tản nhiệt, suy đoán thôi chứ cũng không rõ nguyên lí phải vậy không :))​

View attachment 2149
uxramdkCái nâu nâu ở trong hình như gọi là xỉ nóng chảy. Khi nung đến nhiệt độ nhất định sẽ chảy ra và dính từng chút một, còn cấu trúc rỗng dẫn nhiệt tốt hơn là đông cứng như bột.

Registered

Kinh tế ít ỏi nhưng vì e yêu khoa học thì cũng cắt luôn đoạn ống đồng tản nhiệt của card vga 750ti xem bên trong cái ống đồng tản nhiệt này chứa chất gì bên trong, chất lỏng hay một chất dẫn nhiệt hoặc đại loại như vậy, cùng giải đáp thắc mắc bấy lâu nay về ống đồng tản nhiệt của vga cho anh em cùng bàn luận.​

Có thể ở phân khúc card VGA giá thấp, chất lượng tản nhiệt cũng cắt giảm ít nhiều, vì thế có thể chất bên trong ống đồng tản nhiệt này chỉ đúng một phần, có thể ở trong dòng cao cấp hơn sẽ có chất dẫn nhiệt tốt hơn hoặc nhiều lớp đồng kèm chất lỏng chuyên biệt tăng hiệu năng tản nhiệt.

Hì hục tháo cũng xong cái tản ra khỏi vga, cắt thử bằng kìm cắt sắt khá là cứng và dai​

View attachment 2151

Bên trong có chất hay kim loại gì đó như vụn đồng hay vụn xỉ, hạt sạn khá nhuyễn cảm giác kết dính với nhau nhưng không phải keo, mà như kiểu chất lỏng gì đó có tính dẫn nhiệt.​

View attachment 2148

Gõ thử xuống nền đất xem nó văng ra không thì đúng kiểu dạng cát xỉ, có thể đây là ở trạng thái nhiệt độ bình thường sẽ kết tủa lại trông như vậy, nhưng khi vận hành GPU phát sinh nhiệt ống đồng tiếp nhận nhiệt độ cao lên khoảng 70-80 độ sẽ hóa lỏng và luân chuyển bên trong ống đồng tản nhiệt, suy đoán thôi chứ cũng không rõ nguyên lí phải vậy không :))​

View attachment 2149
uxramdkBác thớt không cắt 3090 nên đóng góp này không được công nhận cho lắm=))

Advertisement

Tanglianli

Còn cái nịt
Registered

Kinh tế ít ỏi nhưng vì e yêu khoa học thì cũng cắt luôn đoạn ống đồng tản nhiệt của card vga 750ti xem bên trong cái ống đồng tản nhiệt này chứa chất gì bên trong, chất lỏng hay một chất dẫn nhiệt hoặc đại loại như vậy, cùng giải đáp thắc mắc bấy lâu nay về ống đồng tản nhiệt của vga cho anh em cùng bàn luận.​

Có thể ở phân khúc card VGA giá thấp, chất lượng tản nhiệt cũng cắt giảm ít nhiều, vì thế có thể chất bên trong ống đồng tản nhiệt này chỉ đúng một phần, có thể ở trong dòng cao cấp hơn sẽ có chất dẫn nhiệt tốt hơn hoặc nhiều lớp đồng kèm chất lỏng chuyên biệt tăng hiệu năng tản nhiệt.

Hì hục tháo cũng xong cái tản ra khỏi vga, cắt thử bằng kìm cắt sắt khá là cứng và dai​

View attachment 2151

Bên trong có chất hay kim loại gì đó như vụn đồng hay vụn xỉ, hạt sạn khá nhuyễn cảm giác kết dính với nhau nhưng không phải keo, mà như kiểu chất lỏng gì đó có tính dẫn nhiệt.​

View attachment 2148

Gõ thử xuống nền đất xem nó văng ra không thì đúng kiểu dạng cát xỉ, có thể đây là ở trạng thái nhiệt độ bình thường sẽ kết tủa lại trông như vậy, nhưng khi vận hành GPU phát sinh nhiệt ống đồng tiếp nhận nhiệt độ cao lên khoảng 70-80 độ sẽ hóa lỏng và luân chuyển bên trong ống đồng tản nhiệt, suy đoán thôi chứ cũng không rõ nguyên lí phải vậy không :))​

View attachment 2149
uxramdkNói chung, bác thớt khó có thể nhìn thấy chất lỏng trong card đồ họa tầm thấp này, nhưng nếu thay đổi nó thành 3080, chắc chắn có chất lỏng, tổng lượng khoảng 2g :)))

Registered
Trong ống dẫn nhiệt phải có nước ngưng, thường là nước tinh khiết. Không có chất lỏng không phải là bộ tản nhiệt ống nhiệt mà là bộ tản nhiệt làm mát bằng không khí bằng ống kim loại. Nguyên lý hoạt động của ống dẫn nhiệt cũng giống như của điều hòa, nó sử dụng sự bay hơi và hóa lỏng của chất lỏng để dẫn nhiệt.


fengdong99

Nhất Bạn rồi
Registered
Dưới áp suất âm, điểm sôi của nước trở nên thấp hơn và sự bay hơi hấp thụ nhiệt, vừa gg hơi khó hiểu:)))
TanglianliNó không phải là ảnh hưởng của áp suất âm, mặc dù áp suất bên trong thực sự nhỏ hơn áp suất khí quyển. Bên trong ống chỉ có nước là chất lỏng, trong ống chỉ có hơi nước áp suất hơi bão hòa của nước ở nhiệt độ thường nhỏ hơn áp suất khí quyển. Do đó, áp suất bên trong ống sẽ thấp hơn áp suất khí quyển.
Áp suất làm kín của toàn bộ ống đồng dẫn nhiệt là bằng nhau ở mọi nơi. Khi đun nóng, áp suất hơi bão hòa nước ở đầu nóng trở nên cao hơn do nhiệt độ tăng, phá vỡ cân bằng bay hơi và ngưng tụ nước trước đó, nước bay hơi nhanh, áp suất hơi nước trong ống tăng. Lúc này, áp suất khí vượt quá áp suất hơi bão hòa của nước ở đầu lạnh và sự cân bằng bị phá vỡ, hơi nước đầu lạnh nhanh chóng ngưng tụ và chuyển thành nước. Nó chảy trở lại đầu nóng thông qua hoạt động mao dẫn của thành trong của ống đồng. Sự ngưng tụ sẽ làm cho áp suất hơi nước giảm xuống và sự bay hơi ở đầu nóng sẽ làm tăng áp suất hơi nước lên để cân bằng trở lại. Do đó, áp suất hơi nước trong ống luôn nằm giữa áp suất hơi bão hòa của đầu nóng và áp suất hơi bão hòa của đầu lạnh. Điều này cho phép toàn bộ chu kỳ tiếp tục.
Cũng có những đường ống không có bột đồng trên thành bên trong, hoặc chỉ có mặt đồng thô bên trong. Vì vậy hoạt động của mao dẫn không mạnh, hiệu suất tản nhiệt kém hơn. Hầu hết các chất lỏng sẽ nóng bởi trọng lực. Đây là lý do tại sao một số ống dẫn nhiệt trên thị trường có tác dụng rất khác nhau khi sử dụng theo các hướng khác nhau.
Bột đồng và mặt thành thô bên trong còn có tác dụng tăng diện tích bay hơi và ngưng tụ.


uxramdk

Bố làm to
VIPer
Cái nâu nâu ở trong hình như gọi là xỉ nóng chảy. Khi nung đến nhiệt độ nhất định sẽ chảy ra và dính từng chút một, còn cấu trúc rỗng dẫn nhiệt tốt hơn là đông cứng như bột.
kienqt22nó nhuyễn mềm lắm
Bác thớt không cắt 3090 nên đóng góp này không được công nhận cho lắm=))
foxconi9bác tài trợ e nhé=))
Nói chung, bác thớt khó có thể nhìn thấy chất lỏng trong card đồ họa tầm thấp này, nhưng nếu thay đổi nó thành 3080, chắc chắn có chất lỏng, tổng lượng khoảng 2g :)))
Tanglianlicó tèng sẽ cố gắng cắt tản ở card 3080, cân xem đúng 2g k=)))
Dưới áp suất âm, điểm sôi của nước trở nên thấp hơn và sự bay hơi hấp thụ nhiệt, vừa gg hơi khó hiểu:)))
Tanglianli
Nó không phải là ảnh hưởng của áp suất âm, mặc dù áp suất bên trong thực sự nhỏ hơn áp suất khí quyển. Bên trong ống chỉ có nước là chất lỏng, trong ống chỉ có hơi nước áp suất hơi bão hòa của nước ở nhiệt độ thường nhỏ hơn áp suất khí quyển. Do đó, áp suất bên trong ống sẽ thấp hơn áp suất khí quyển.
Áp suất làm kín của toàn bộ ống đồng dẫn nhiệt là bằng nhau ở mọi nơi. Khi đun nóng, áp suất hơi bão hòa nước ở đầu nóng trở nên cao hơn do nhiệt độ tăng, phá vỡ cân bằng bay hơi và ngưng tụ nước trước đó, nước bay hơi nhanh, áp suất hơi nước trong ống tăng. Lúc này, áp suất khí vượt quá áp suất hơi bão hòa của nước ở đầu lạnh và sự cân bằng bị phá vỡ, hơi nước đầu lạnh nhanh chóng ngưng tụ và chuyển thành nước. Nó chảy trở lại đầu nóng thông qua hoạt động mao dẫn của thành trong của ống đồng. Sự ngưng tụ sẽ làm cho áp suất hơi nước giảm xuống và sự bay hơi ở đầu nóng sẽ làm tăng áp suất hơi nước lên để cân bằng trở lại. Do đó, áp suất hơi nước trong ống luôn nằm giữa áp suất hơi bão hòa của đầu nóng và áp suất hơi bão hòa của đầu lạnh. Điều này cho phép toàn bộ chu kỳ tiếp tục.
Cũng có những đường ống không có bột đồng trên thành bên trong, hoặc chỉ có mặt đồng thô bên trong. Vì vậy hoạt động của mao mạch không mạnh, hiệu suất tản nhiệt kém hơn. Hầu hết các chất lỏng sẽ nóng bởi trọng lực. Đây là lý do tại sao một số ống dẫn nhiệt trên thị trường có tác dụng rất khác nhau khi sử dụng theo các hướng khác nhau.
Bột đồng và mặt thành thô bên trong còn có tác dụng tăng diện tích bay hơi và ngưng tụ.
fengdong99Toàn bác học vậy=))) đọc mà máu lên não hơi chậm hơi hơi hiểu r=))
